Dossiers > TechniqueCombinaison de carrosseries, supports et chandelles
Nikko utilise un système de chandelle pour la fixation des carrosseries amovibles en Lexan ou plastique de ses modèles de voiture.
Nikko evolution 1/14ème
Les carrosseries des voitures radio commandées Nikko de la série Evolution sont en Lexan. Elles sont rattachées au châssis via 4 chandelles et leurs platines support.
Cet article vous présente pour chaque modèle la dimension et position des chandelles. Si vous possédez une voiture n'apparaissant pas dans ce tableau, merci de nous communiquer les informations.
2 supports sont vissés sur le châssis : un support avant, et un support arrière. Le support arrière présente la particularité d'avoir 2 paires d'emplacement pour les chandelles, parfois 3.

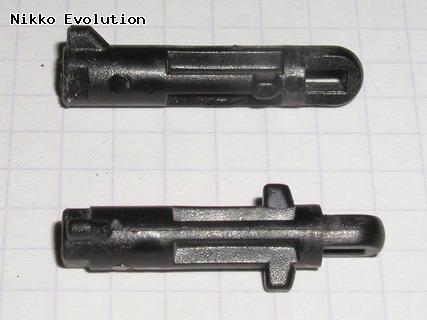

Les chandelles sont les tiges verticales dans lesquelles les 4 perforations de la carrosserie s'encastrent.
On trouve plusieurs longueurs de chandelles :
* 19, 25, 27 et 30 mm pour les chandelles avant;
* 19, 25, 27, 41 et 49 mm pour les chandelles arrières.
Si vous devez acheter une nouvelle carrosserie, vérifiez, grâce au tableau ci-dessous, que vous n'aurez pas besoin de chandelles différentes.
Vous les trouverez en vente dans la rubrique
Pièces d'occasion:
-
Pieces pour Evolution 1/14
-
Carrosseries NE14 Evo 1/14

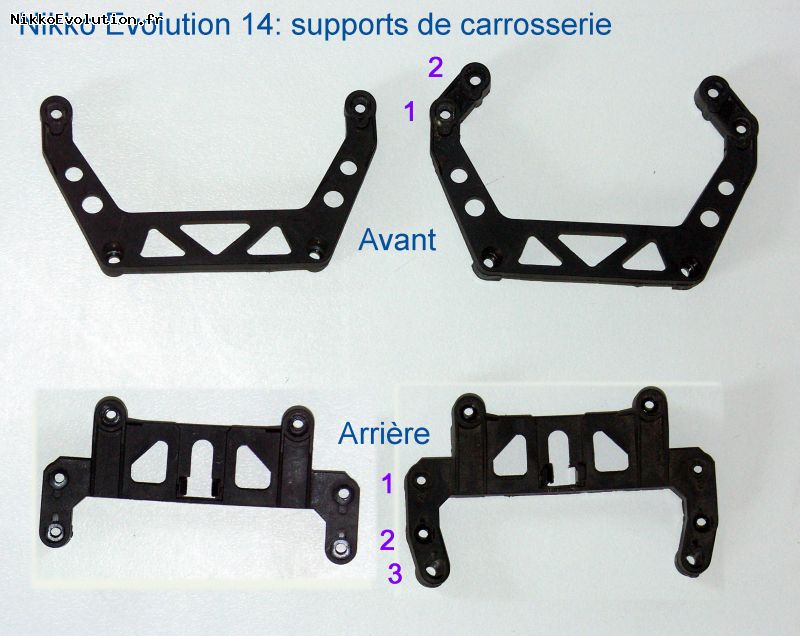

Platines:
- les platines Avant peuvent compter 1 ou 2 emplacements de chandelle (F1 & F2);
- les platines Arrière peuvent compter 1, 2 ou 3 emplacements de chandelle (R1, R2 & R3).
Modèle Ne14 Chandelles Platines
Avant Arrière Av Arr
Audi TT 30 19 F1 R1
Citroen Xsara 30 41 F1 R2
Citroen C4 19 49 F2 R1
Citroen DS3 27 41 F1 R2
Ferrari Enzo 19 19 F2 R3
Ford Mustang 30 41 F2 R3
Lamborghini Murcielago 23 19 F1 R1
Mac Laren ? ? ? ?
Mercedes CLK 19 19 F1 R1
Mercedes DTM ? ? ? ?
Mini Cooper 41 67 F1 R1
Mini Countryman 30 49 F2 R1
Mitsubishi Lancer 30 41 ? ?
Nissan 350Z 30 25 F1 R1
Opel Astra 30 41 ? ?
Peugeot 206 30 49 F1 R1
Peugeot 207 ? ? F2 R3
Peugeot 306 30 41 ? ?
Peugeot 307 30 41 F2 R2
Porsche 911 GT1 19 19 F1 R1
Porsche 911 GT3 RS 27 30 F1 R2
Renault Alpine 25 25 F1 R2
Renault Clio 30 49 F1 R1
Renault Megane 30 41 F1 R1
Subaru Impreza 30 41 F1 R1
Nota: Les Ne14 ne sont pas les seuls modèles équipés de ces chandelles: Ne10, Rocket Racer, Ford Pro-truck, Dragon...
Autres voitures
Dragon, Phoenix, Road Burner:
Avant: 34 mm
Arrière: 30 mm
